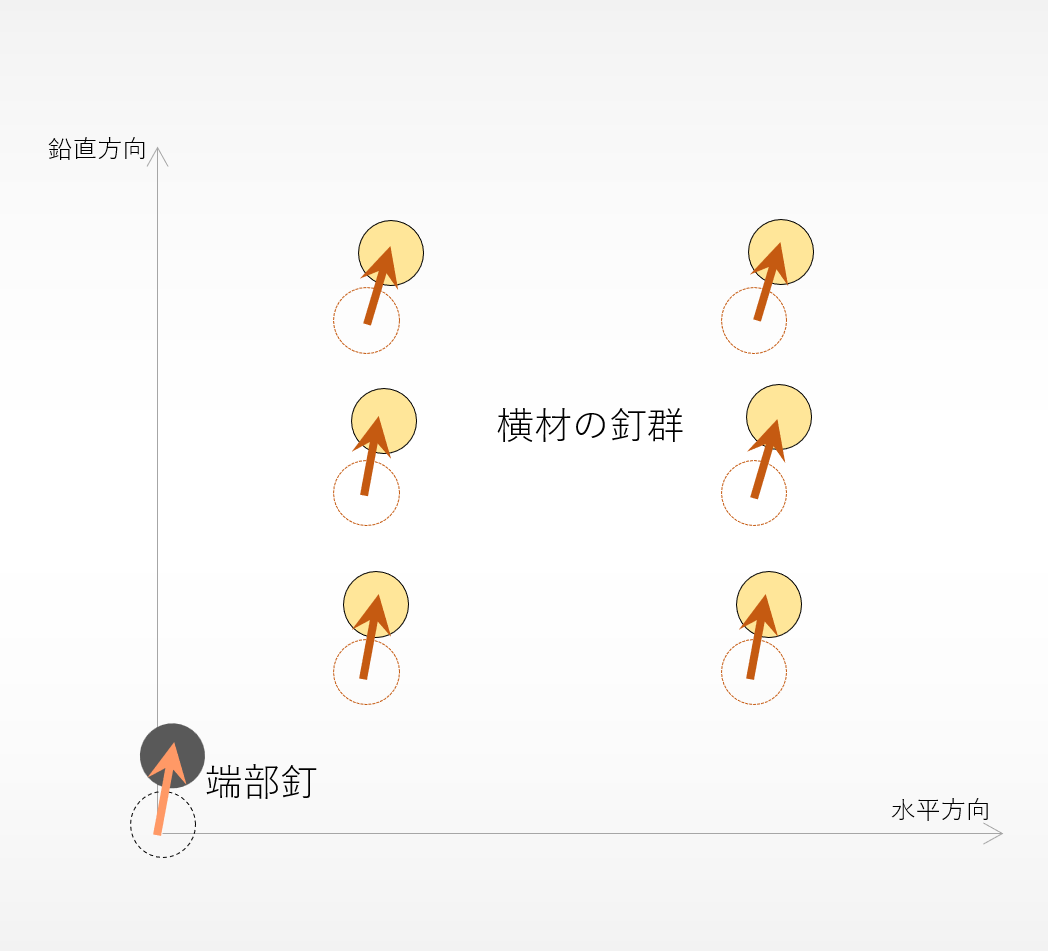

分散する
端部釘へ集中する力を、横材釘群へ分ける。
FELVA / CORE TECHNOLOGY
FELVAのコア
第二の抵抗経路が
耐震性を新たな次元へ導く
00OVERVIEW
ONE IDEA, THREE EFFECTS
一つの発想が
生み出す
三つの効果
引き継ぐ
外周釘の抵抗低下後も、第二の経路が働く。
持続する
大変形域まで、構造の抵抗を途切れさせない。
01WALL ANATOMY
見た目は一枚の壁。
内部には、二つの抵抗系。見た目は一枚の壁。
内部には、二つの抵抗系。

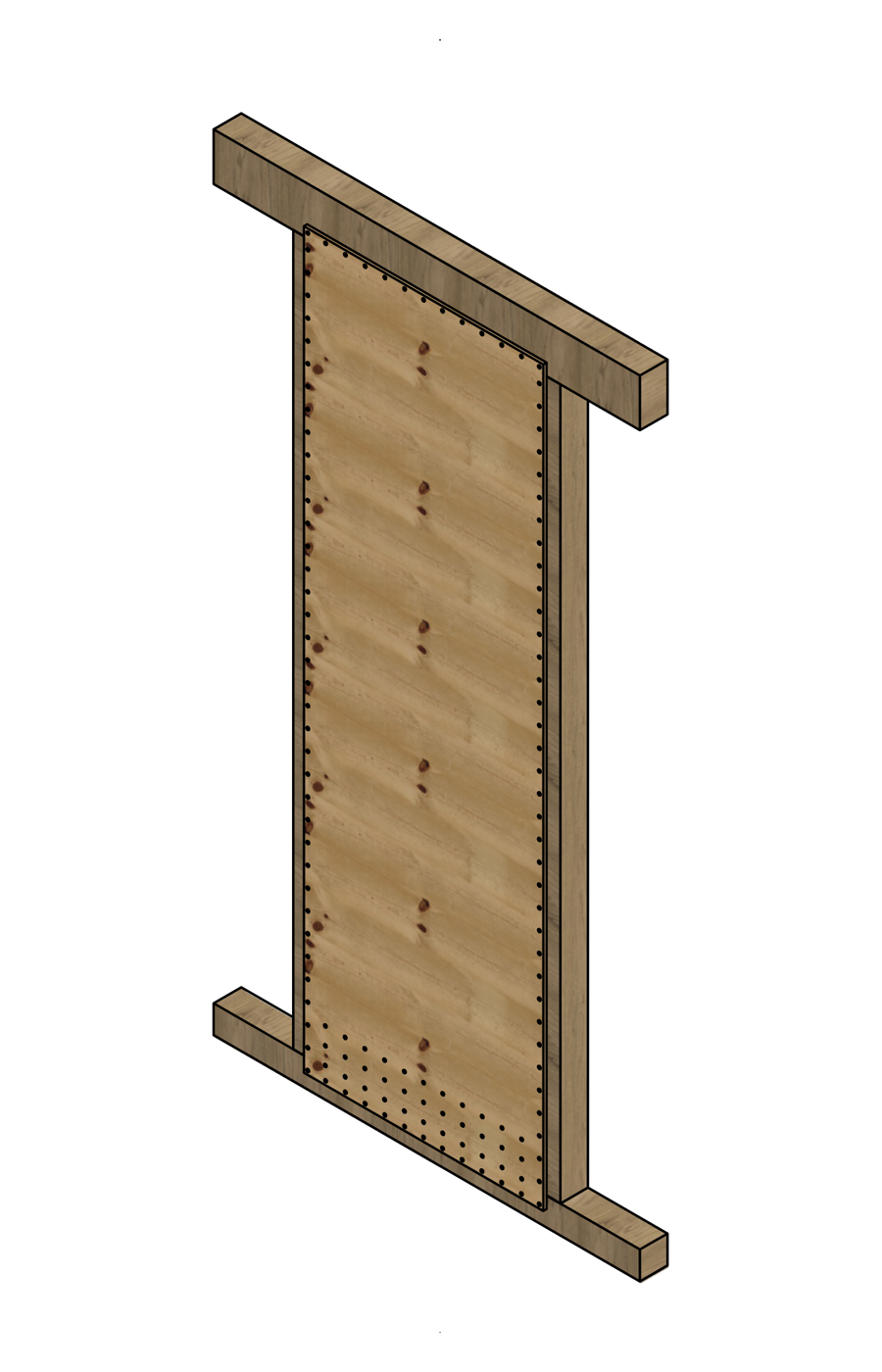

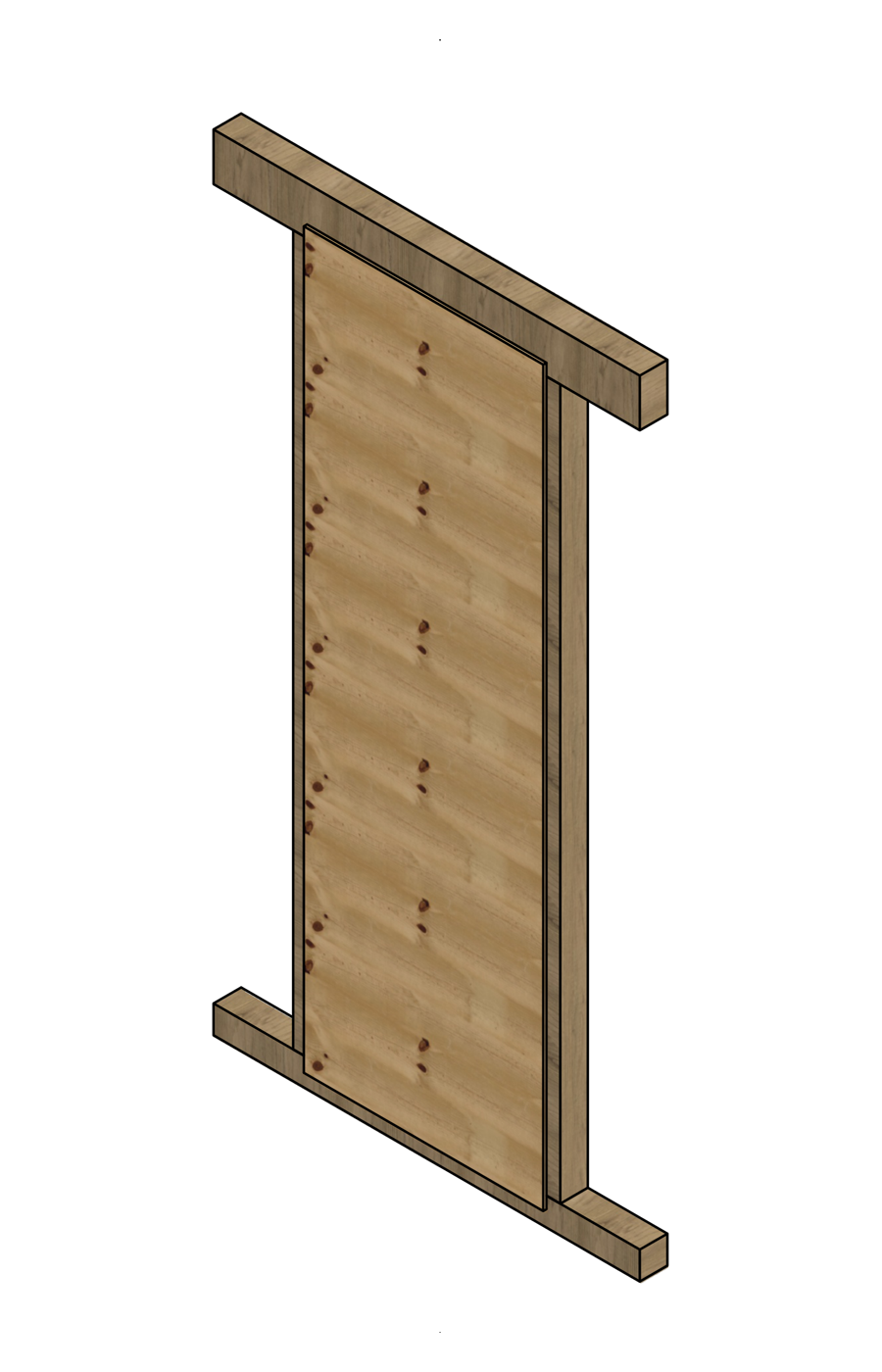

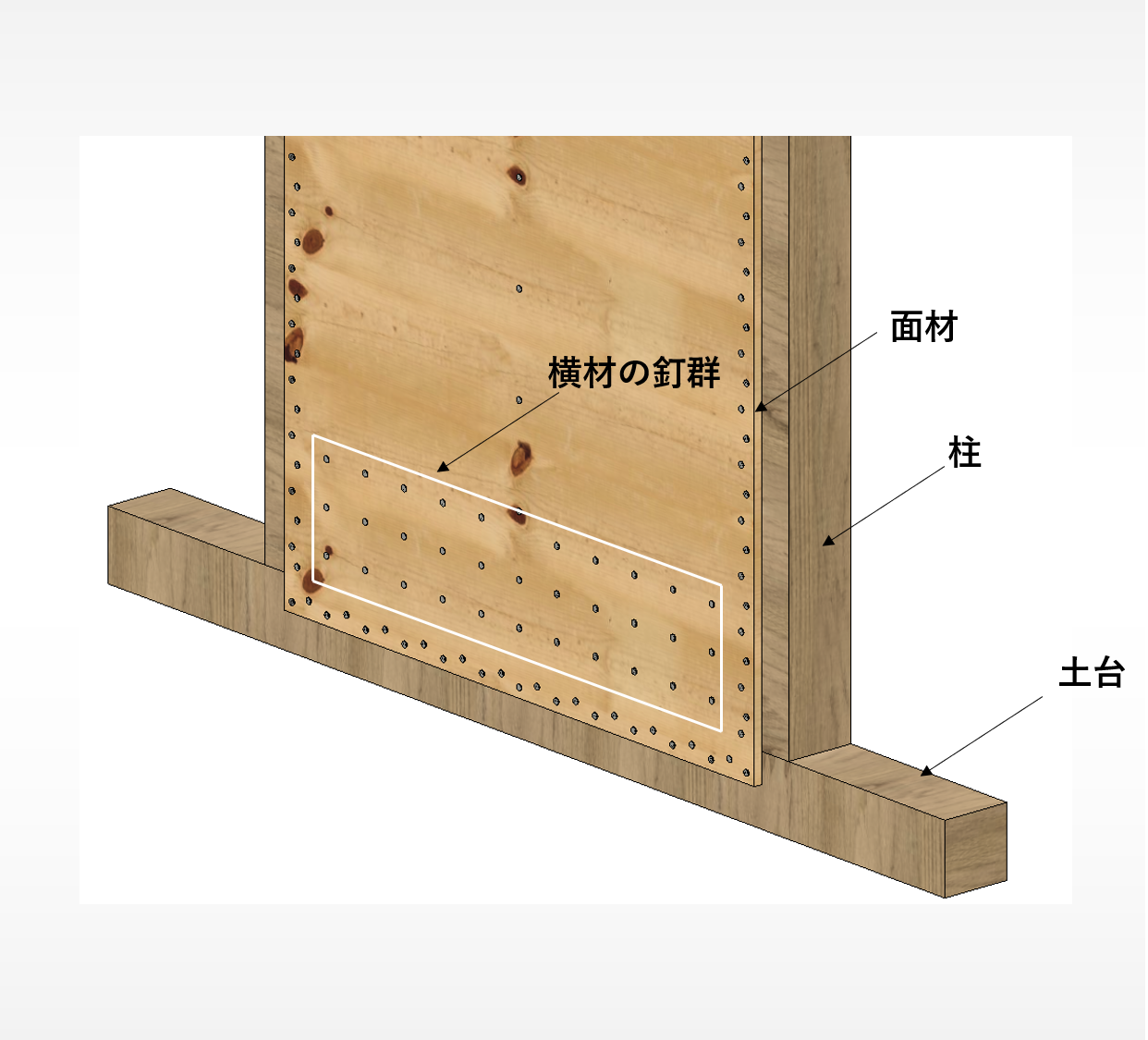

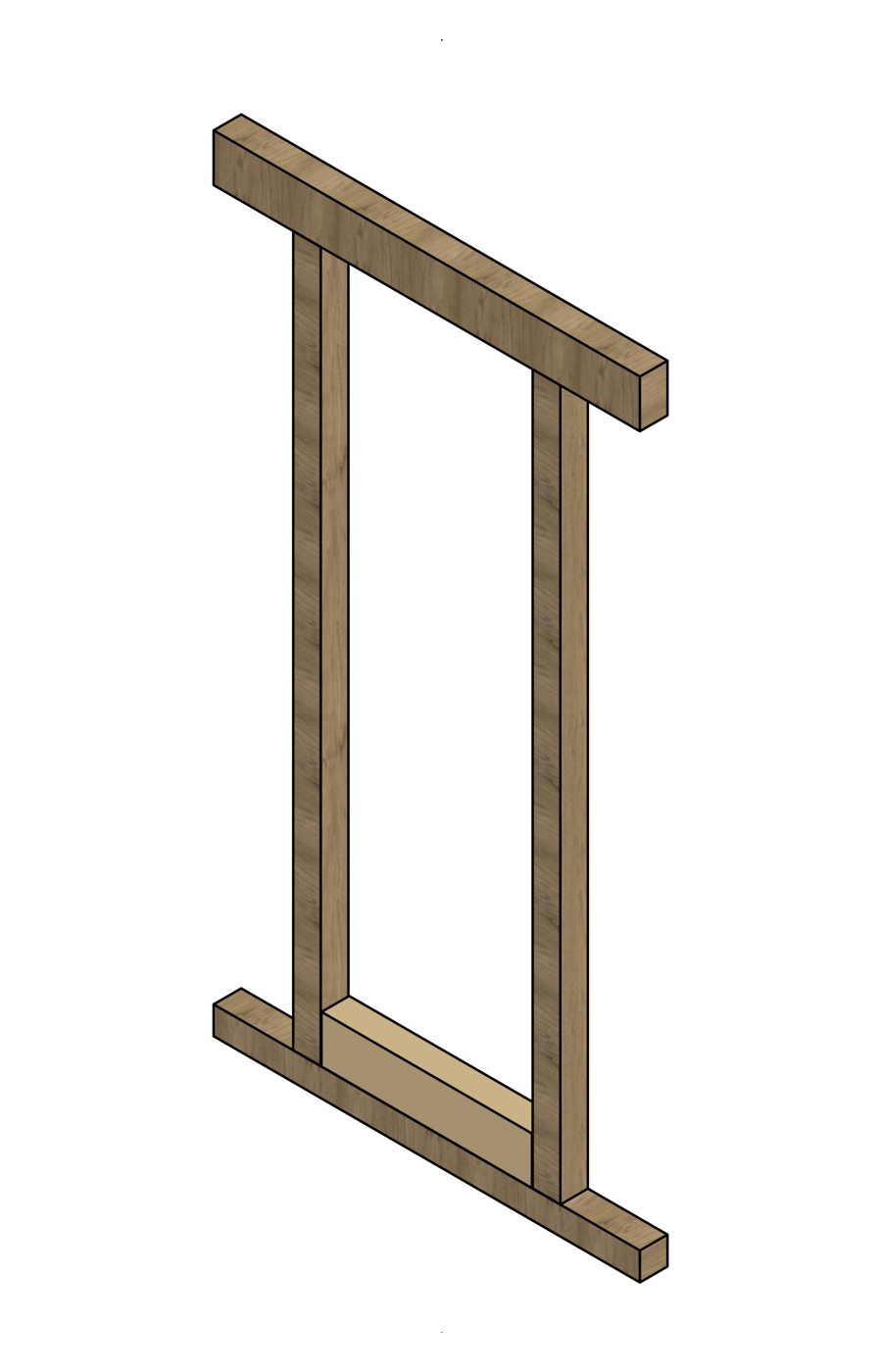

一般的な面材耐力壁に、FELVA独自の横材と釘群を加えます。

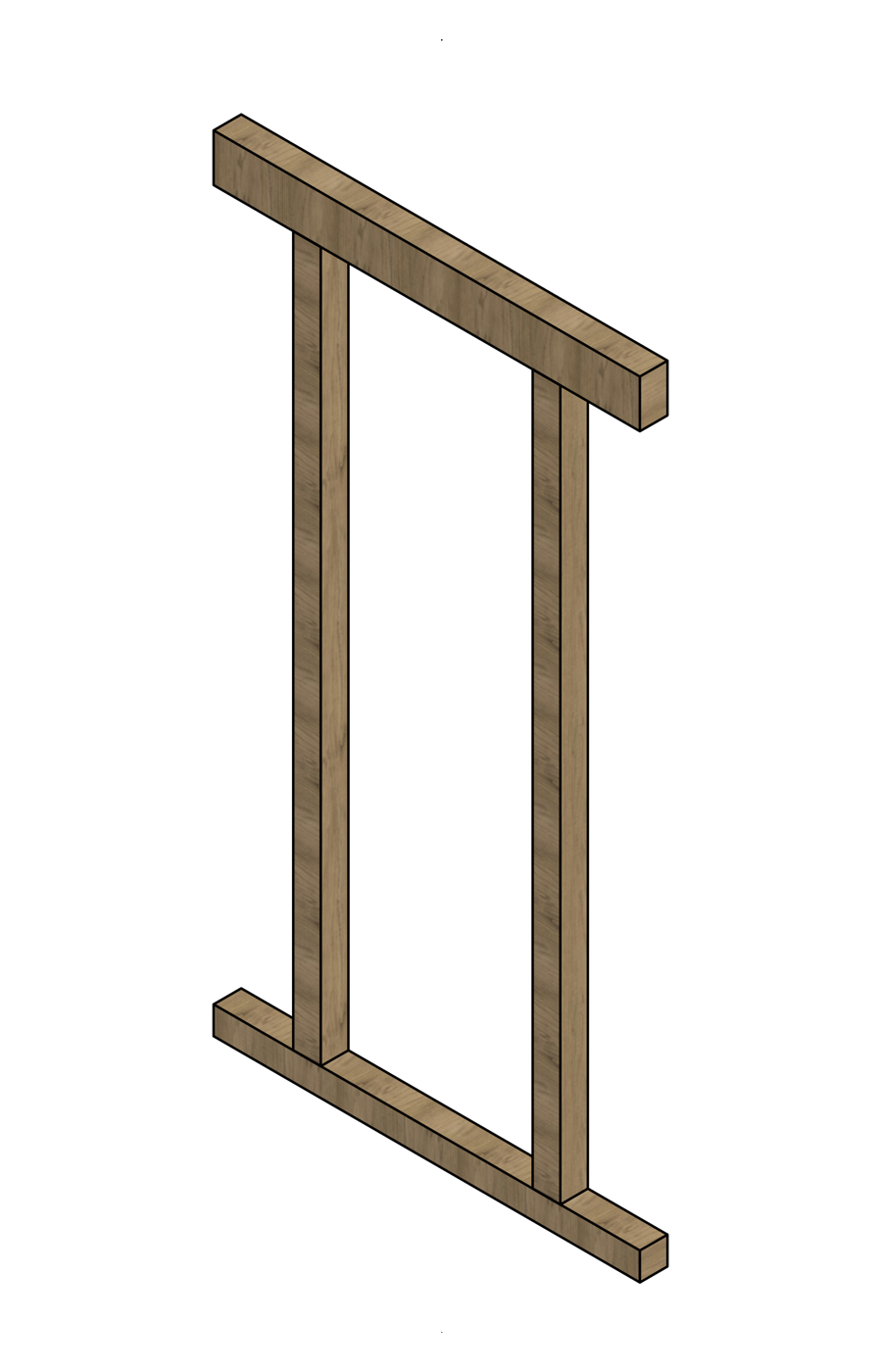

01 / FRAME
軸組
柱・横架材・土台からなる、木造住宅の基本骨組み。
02WHY FELVA?
THE LIMIT OF A SINGLE LOAD PATH

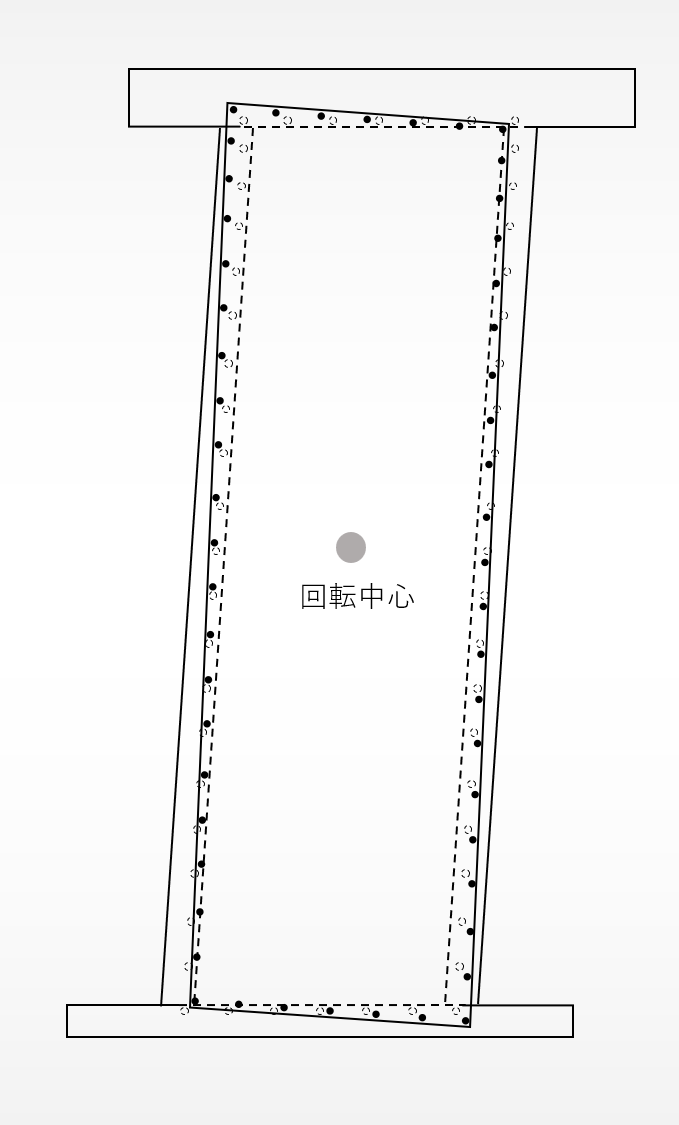

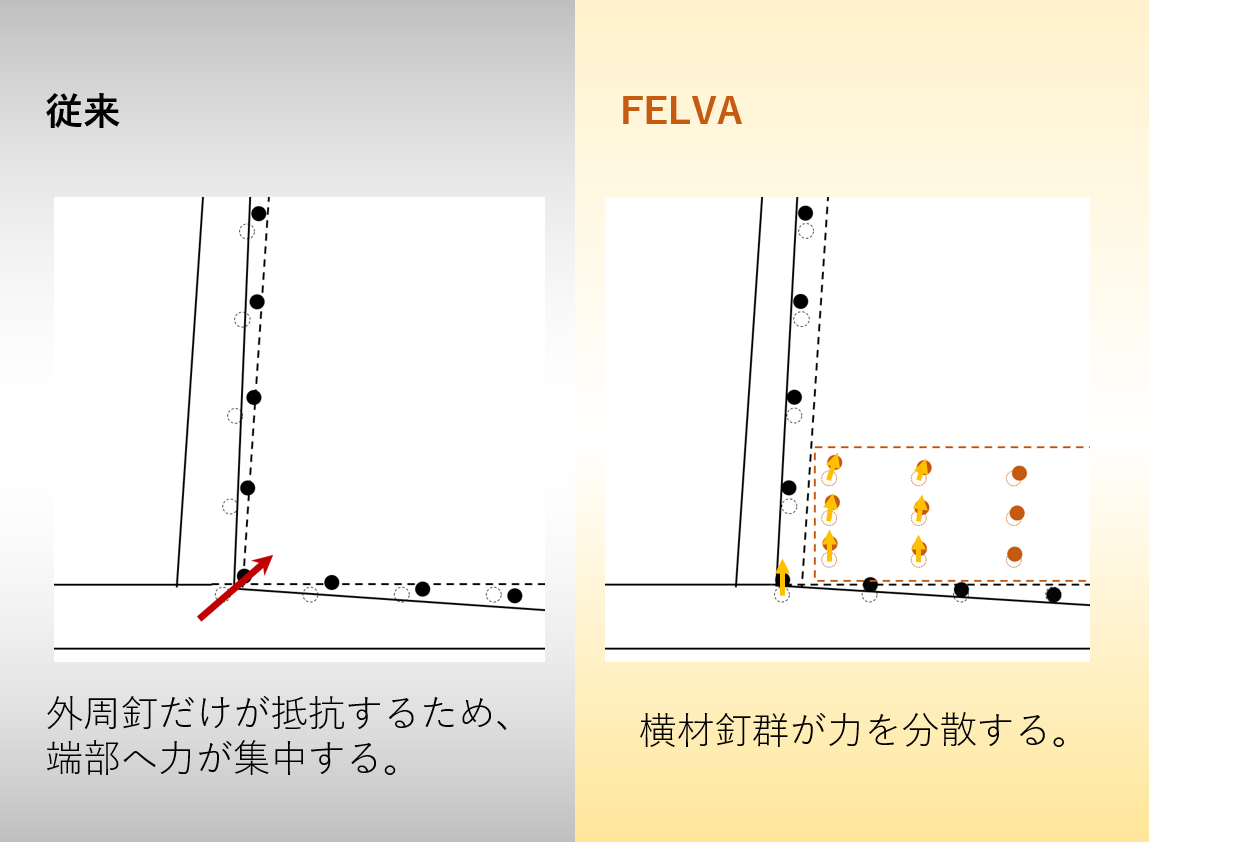

従来壁では、力が端部へ集中する。従来壁では、
力が端部へ集中する。

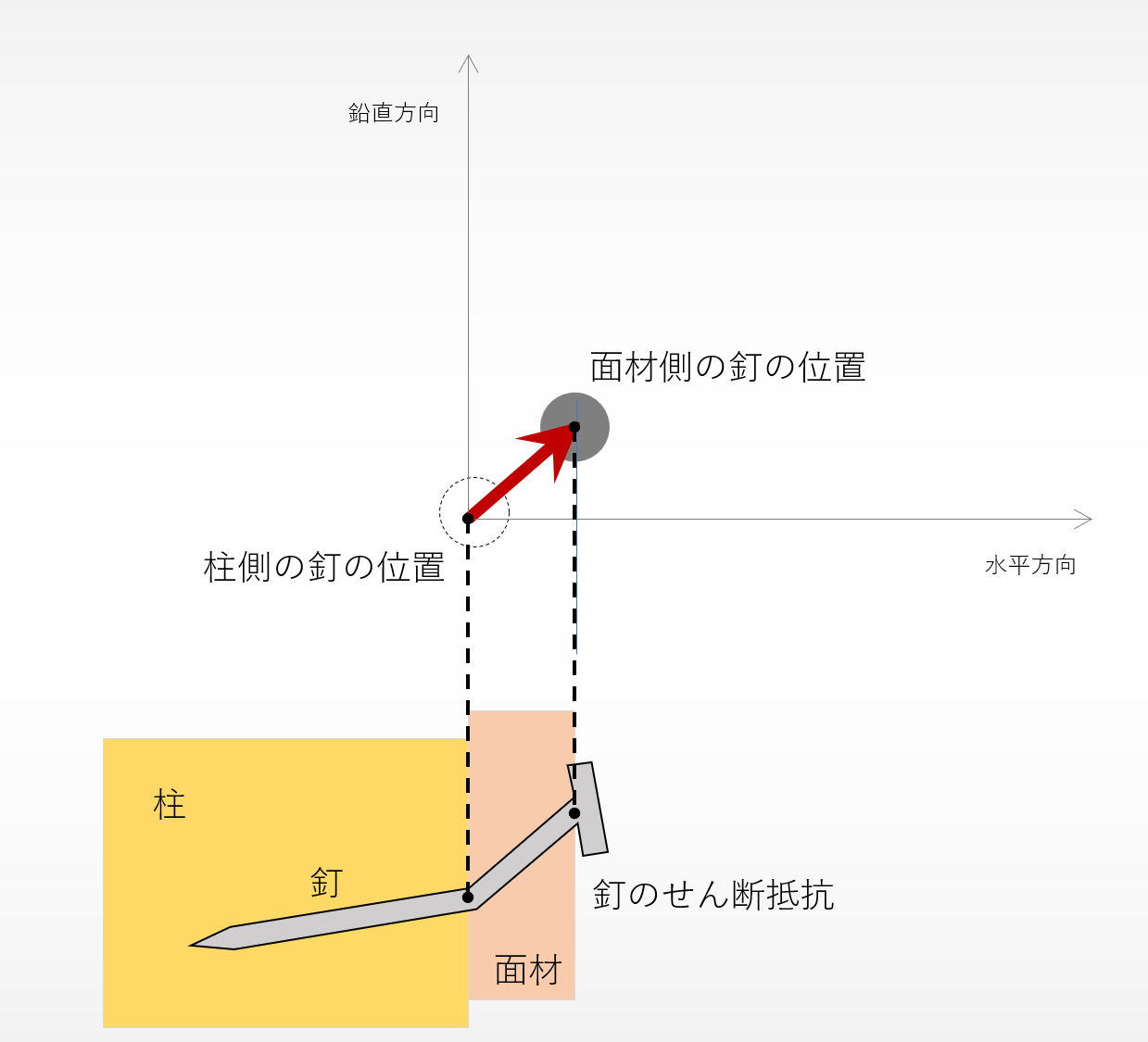

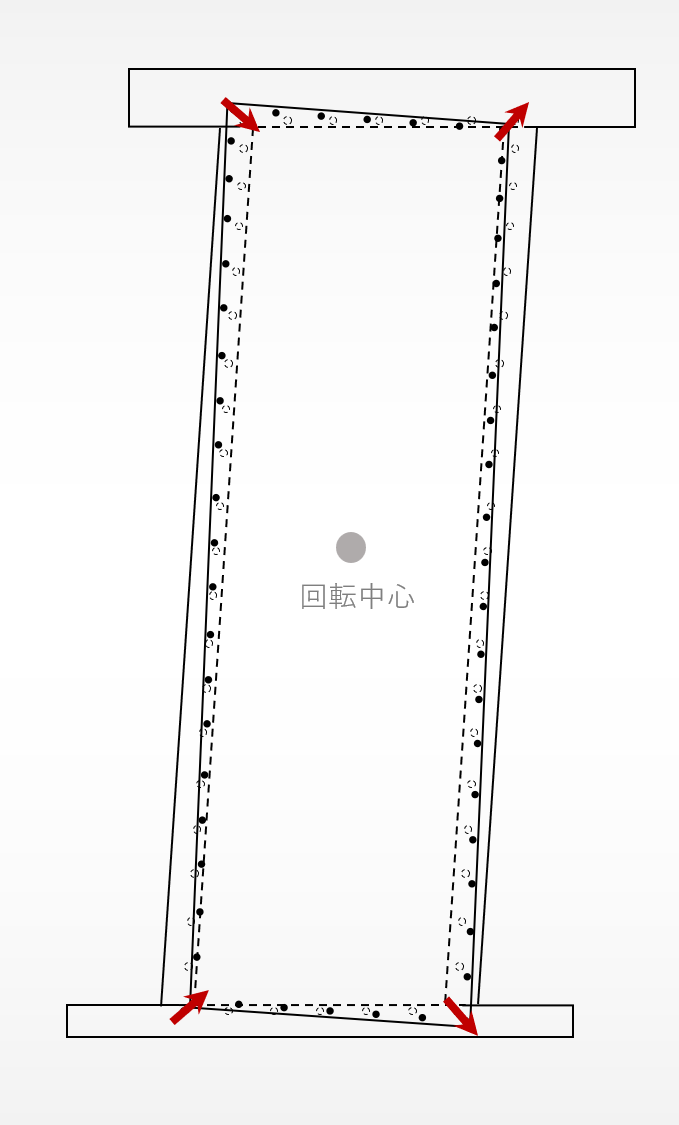

面材の回転によって、回転中心から遠い端部ほど釘の負担が大きくなります。

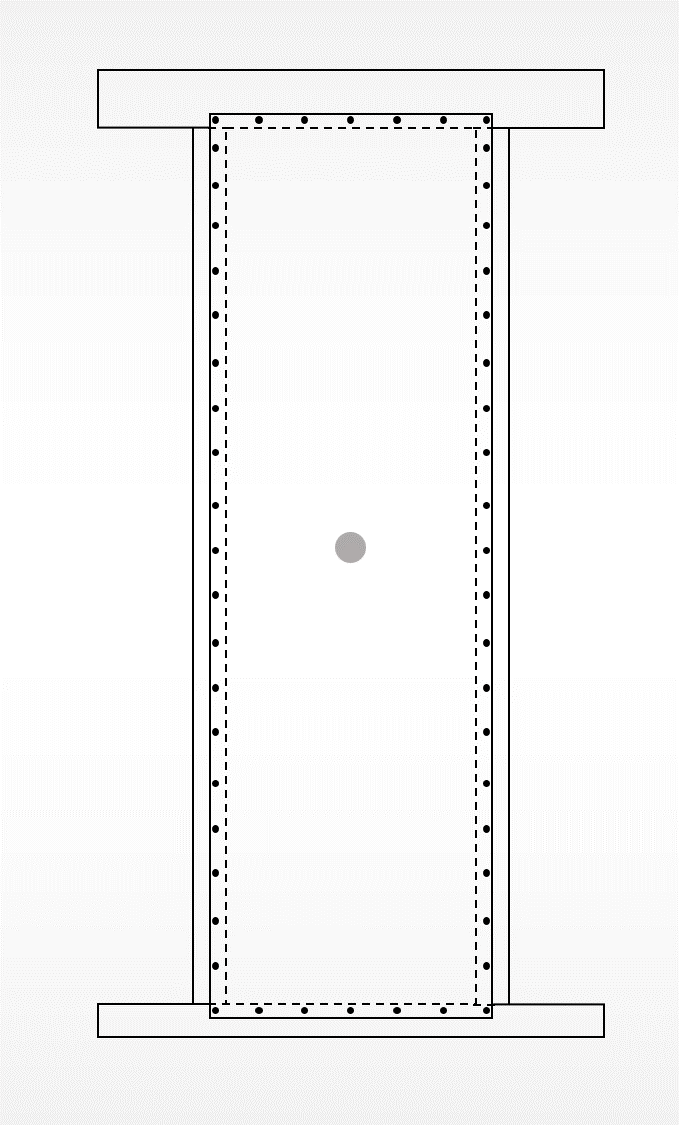

01 / BEFORE
変形前
面材と釘は、初期位置にあります。
03FELVA IDEA

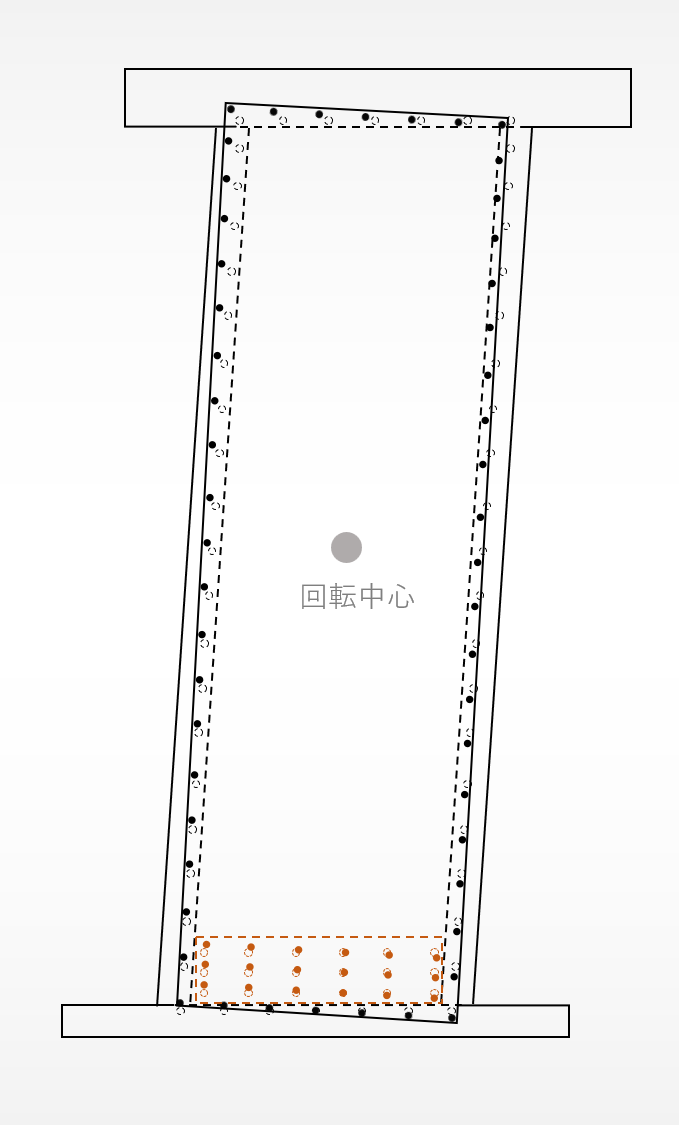

外周釘の次を、横材釘群が引き継ぐ。外周釘の次を、
横材釘群が引き継ぐ。
一つの経路に依存せず、変形の進行に応じて抵抗をつなぎます。

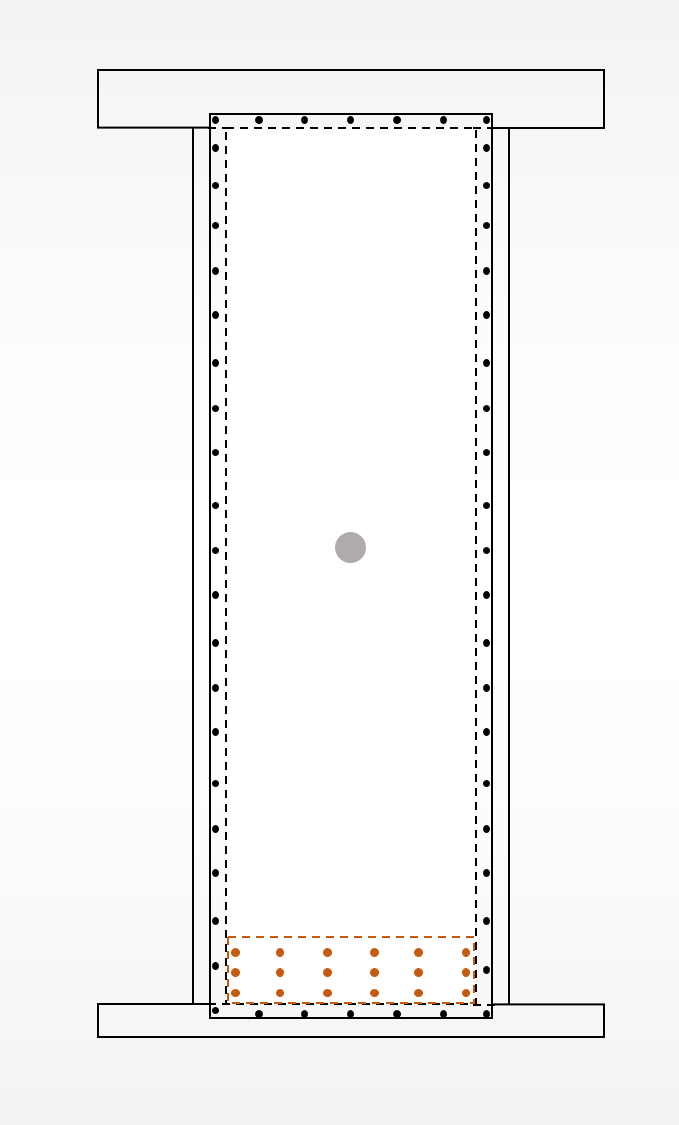

01 / BEFORE
変形前
FELVAは、外周釘に加えて横材釘群を備えています。
04PROOF / 実証
FULL-SCALE VERIFICATION
理論は、痕跡に現れ、
性能として証明される。
解体後の釘跡と荷重―変形関係から、第二の抵抗経路の働きを確認します。解体後の釘跡と荷重―変形関係から、
第二の抵抗経路の働きを確認します。

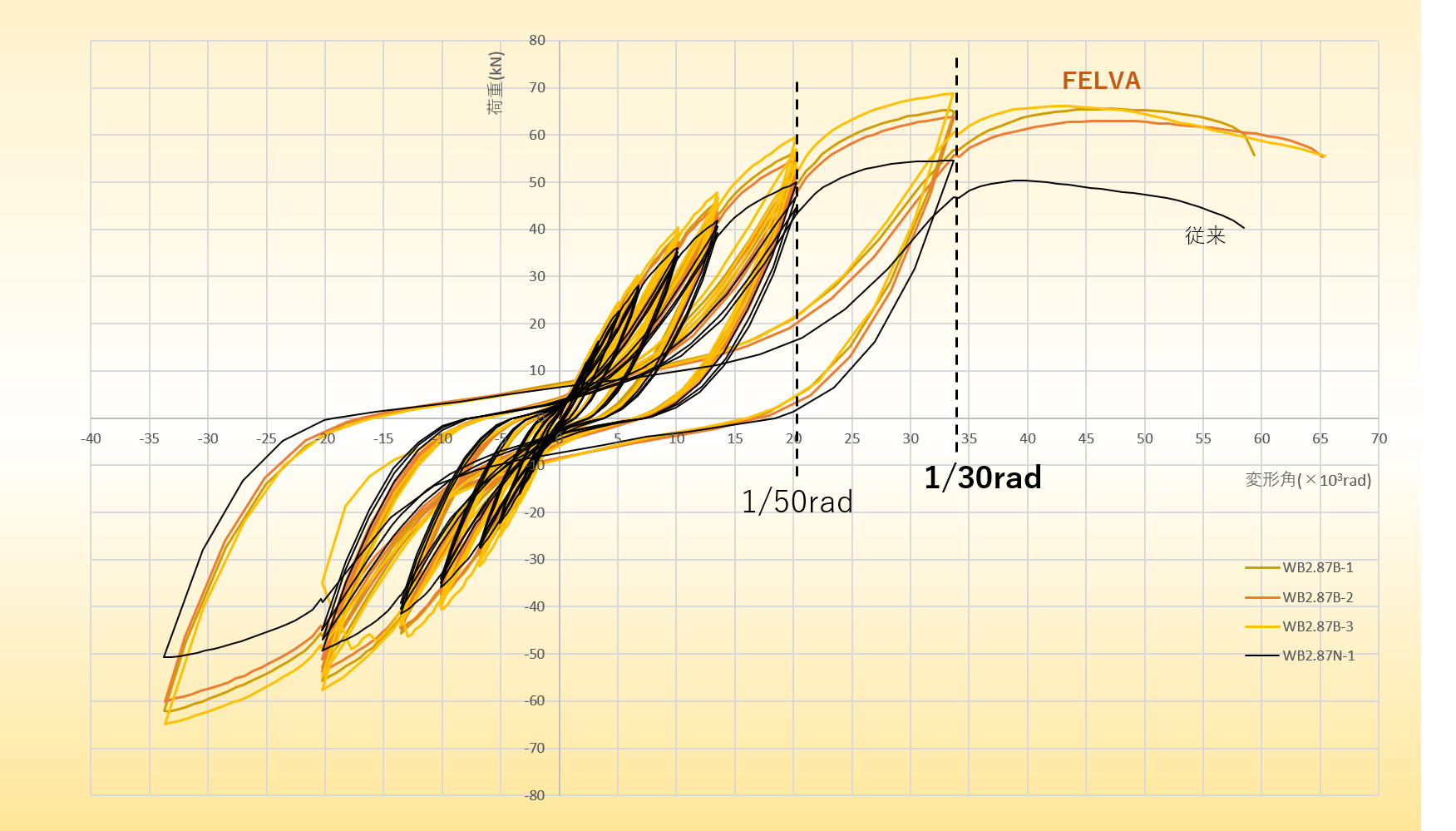

大変形域でも、
抵抗が続く。
1/30rad以降、
従来は荷重低下が明確になる一方、
FELVAは高い荷重を維持します。

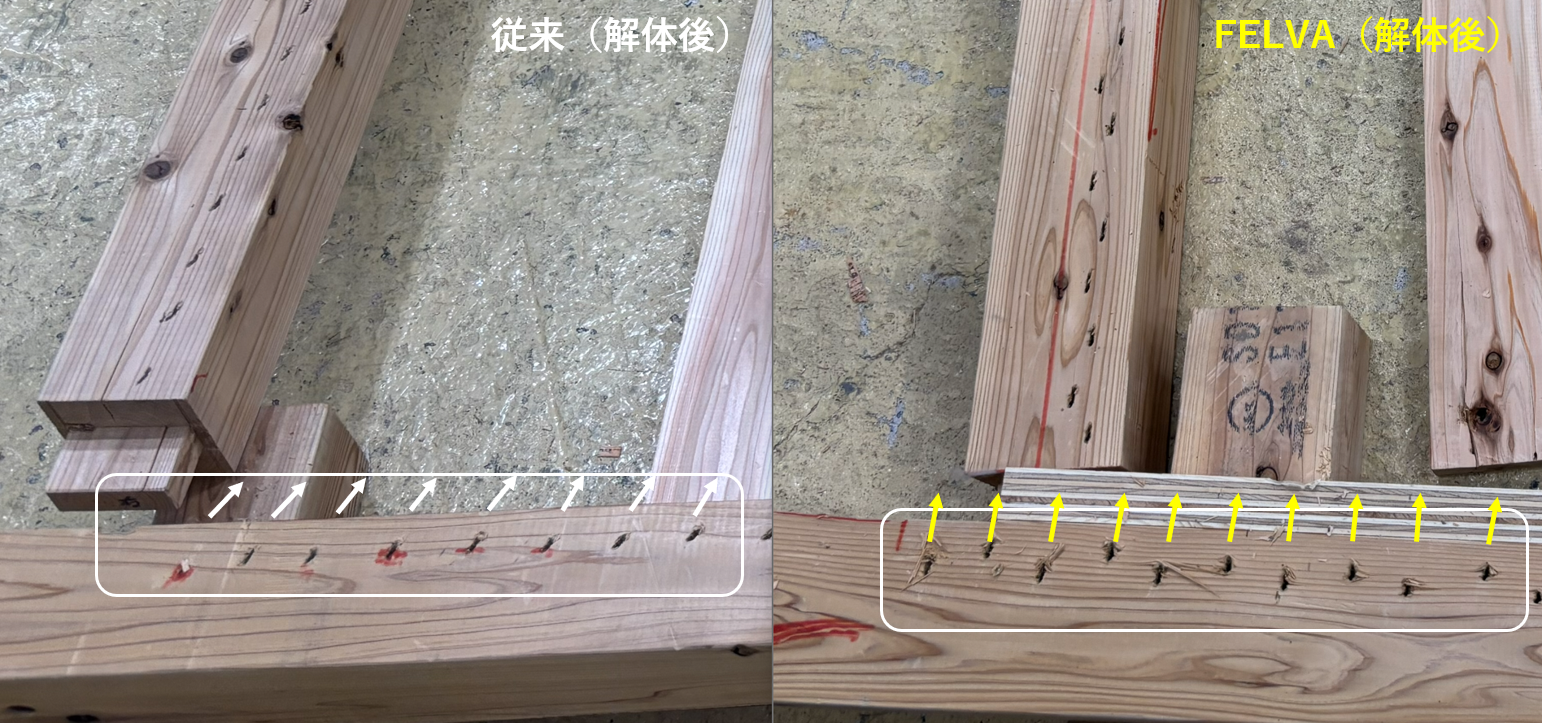

釘跡が示す、力の向き。
短辺釘の変位方向の違いが、
面材内部を伝わる力の流れの変化を示します。

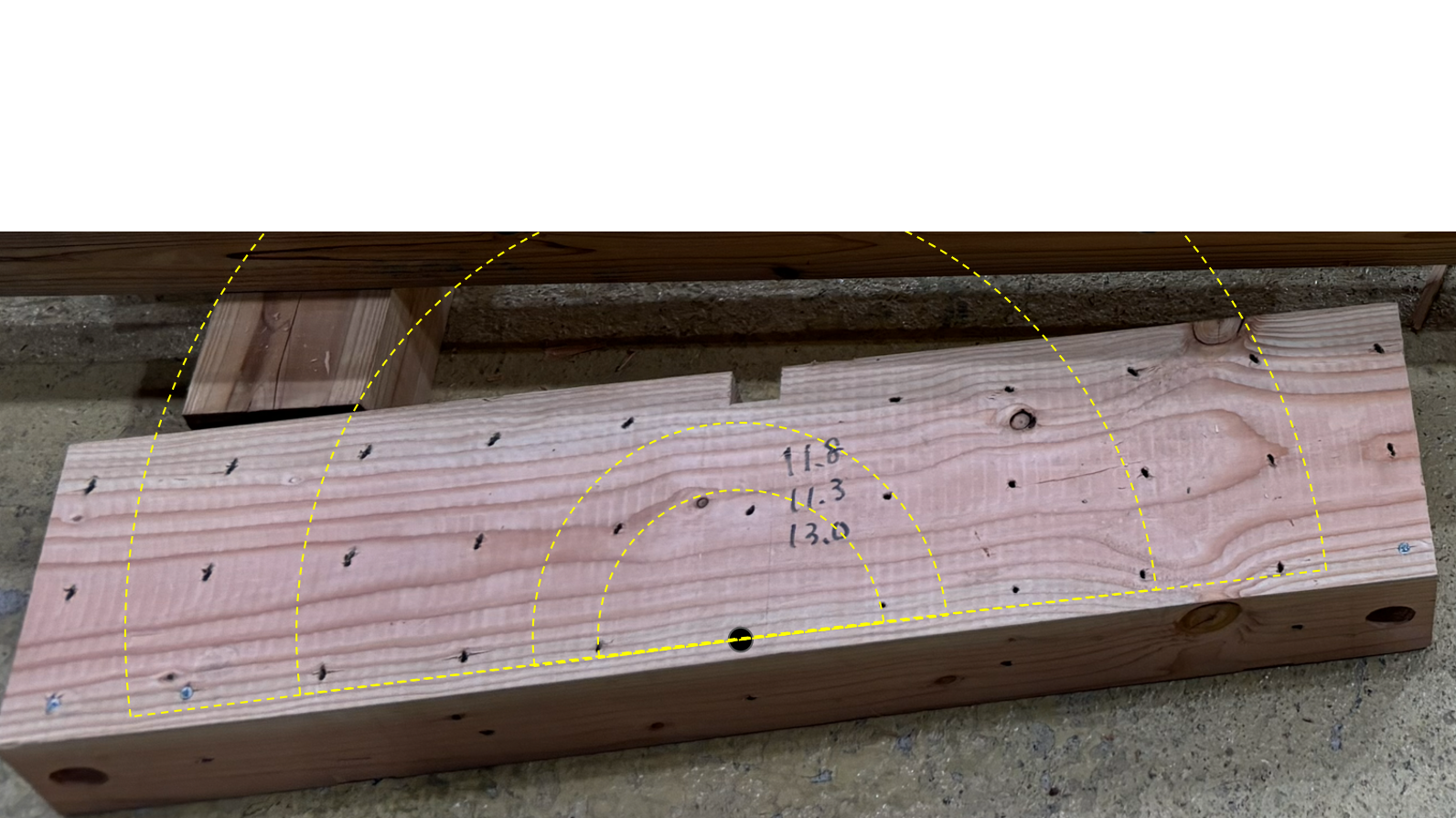

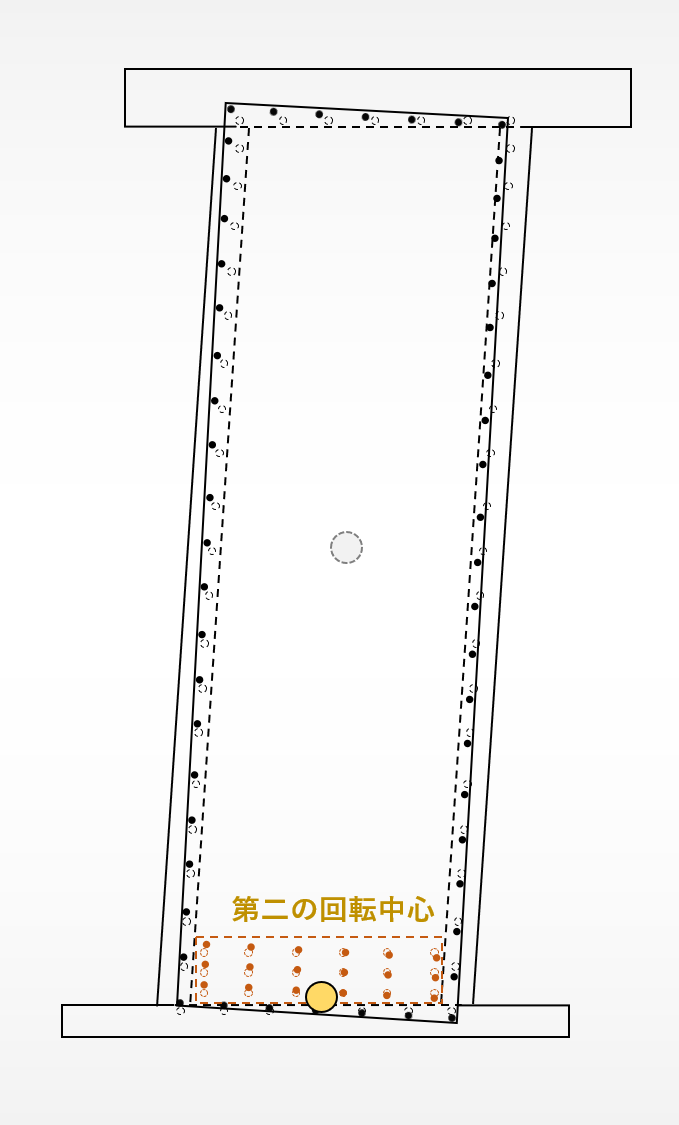

円弧が示す、
第二の回転中心。
横材釘群の痕跡が、面材の回転に抵抗したことを示しています。
FELVAPHILOSOPHY
SECOND LOAD PATH
変形は、止まらなくていい。
大切なのは、抵抗が止まらないこと。変形は、
止まらなくていい。
大切なのは、
抵抗が止まらないこと。
FELVAは、第二の抵抗経路によって、大変形域まで構造の抵抗を持続させる新しい面材耐力壁です。
